《サンプル記事です》GPSで歩いた軌跡をGoogleマップに表示してみた話

きっかけ

ある日、ふとこんなことを思いました。

「自分が歩いたルートを“ちゃんと記録して見える化”できたら面白いんじゃないか？」

スマホでもできるけど、
自分で作ったデバイスでやるともっと楽しいはず。

ちょうどESP32やGPSモジュールを触っていたタイミングだったので、

小型デバイスで位置情報を取得
SDカードに保存
Googleマップに表示

ここまで一気にやってみようと思ったのが今回のスタートです。

そして今回使ったのが
👉 「サーキットデザイナー（回路設計＋シミュレーター）」です。

初心者でも直感的に使えるので、かなりおすすめです。

使用した主なパーツ

ESP32（Freenove ESP32-S3）
GPSモジュール（NEO-6M系）
OLEDディスプレイ（I2C）
アンテナ付きGPS
配線（ジャンパーワイヤ）

ざっくり構成

機能	接続
GPS	UART（RX）
OLED	I2C（SDA / SCL）
電源	3.3V / GND

👉 ESP32は「1台で全部できる」のが強みです

■ サーキットデザイナーとは？

サーキットデザイナーは簡単に言うと

👉 ブラウザで回路を作って試せるツール

できること

パーツをドラッグ＆ドロップで配置
配線をクリックでつなぐ
コードを書く
シミュレーションで動作確認

👉 ハード初心者にはかなり神ツールです

■ 使い方（初心者向けステップ）

① プロジェクトを作成

「New Project」をクリック
名前をつける（例：GPS Logger）

② パーツを配置

検索バーで以下を探します

ESP32
GPS module
OLED display

👉 クリックでキャンバスに追加

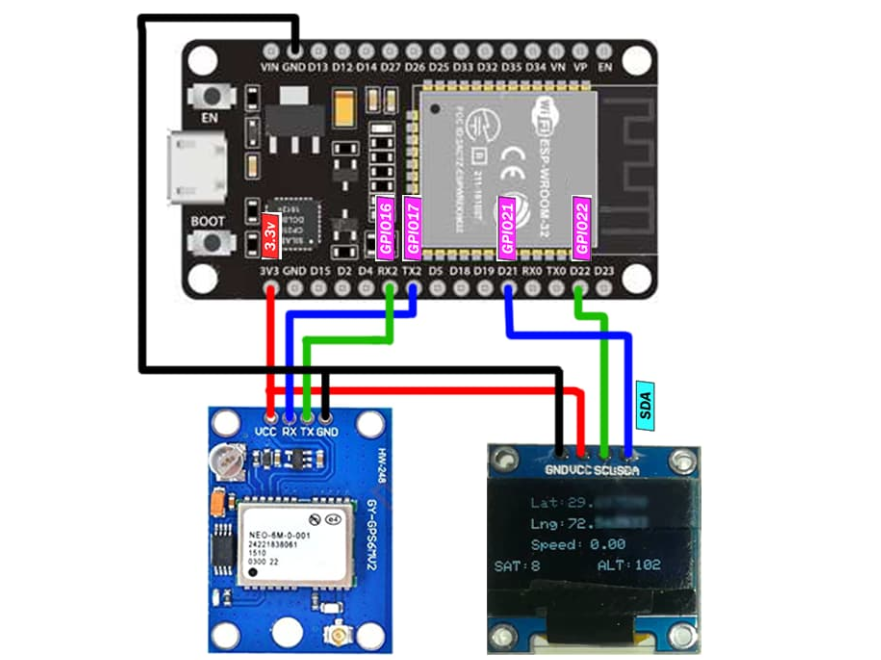

③ 配線する

基本ルールだけ覚えればOK

OLED（I2C）

VCC → 3.3V
GND → GND
SDA → GPIO
SCL → GPIO

GPS（UART）

VCC → 3.3V
GND → GND
TX → ESP32のRXピン

👉 「TX→RX」になるのがポイント

④ コードを書く

サーキットデザイナー内でそのまま書けます

例（イメージ）

gps.update();Serial.println(gps.lat());
Serial.println(gps.lng());

👉 実際はTinyGPSPlusなどを使います

⑤ シミュレーション実行

▶ボタンでスタート
シリアルログを確認

👉 エラーもここで見れる

■ 実際にやったこと（今回の成果）

今回やった流れはこんな感じです

① GPSで位置情報を取得
② CSVファイルに保存（SDカード）
③ GPX形式に変換
④ Googleマップにアップロード

すると…

👉 自分の歩いた軌跡がそのまま表示される！

これはかなり感動します

■ Googleマップに表示する方法（簡単）

GPSログを保存（CSV or GPX）
Googleマップを開く
「マイマップ」→「インポート」
ファイルをアップロード

👉 線としてルートが表示されます

■ 初心者がつまずくポイント

❌ よくあるミス

TX / RXを逆にしてる
電圧（5V / 3.3V）ミス
GPSが屋内で測位できない

👉 GPSは外でテストしましょう

■ この構成のすごいところ

このシンプルな構成で

位置ログ取得
データ保存
可視化

全部できる

👉 IoTの基本が詰まってます

■ 応用するとこうなる

ここからさらに発展させると…

リアルタイムでサーバー送信（MQTT）
異常検知（動きが止まったなど）
カメラと連動
農業・見守り・物流

👉 一気に「プロダクト」になります

■ まとめ（少し未来の話）

GPSはもう「ナビ」だけのものではなくて

行動ログ
分析
AI連携

などと組み合わせることで
価値のあるデータ資産になります。

さらにこれを

👉 SWPFのようなプラットフォームに乗せると

データ収集
自動分析
アクション（通知・制御）

まで一気に繋がる世界が見えてきます。

■ 最後に

今回のように

👉 「ちょっとした思いつき」

からでも

回路を作る
データを取る
可視化する

ここまで簡単にできる時代です。

まずはサーキットデザイナーで
遊ぶ感覚で作ってみるのがおすすめです 👍
